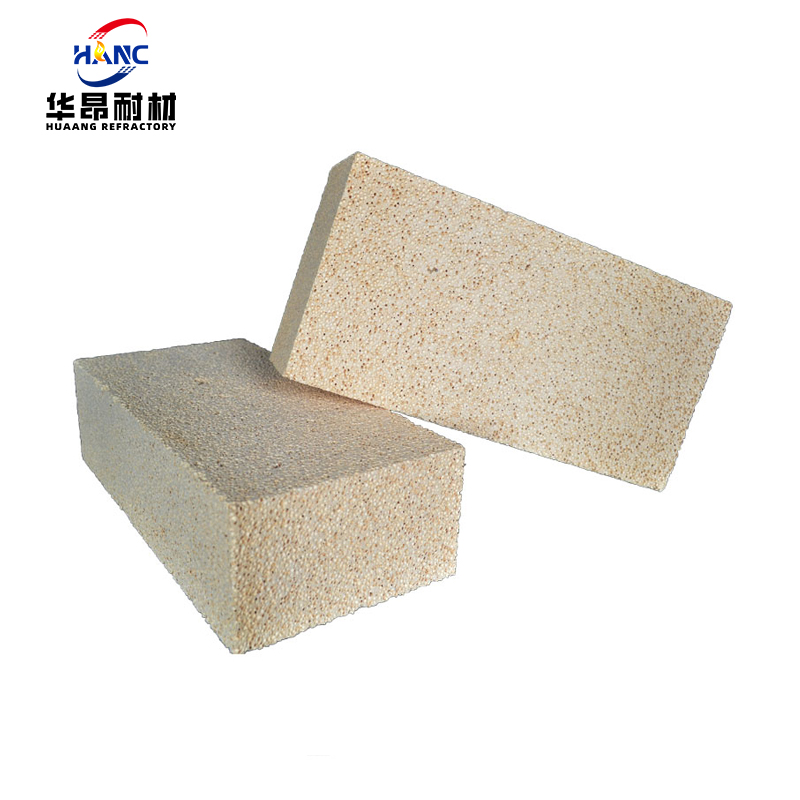

高铝聚轻保温砖
尺寸：T3标砖，230*114*65（尺寸可根据图纸加工协商定制）
高铝聚轻保温砖也称为高铝聚轻球砖，是以高铝料为主要原料，辅以适当的外加剂采用聚轻烧失法。成品含铝量一般在45%-48%以上，制品具有强度高，热稳定性好，重烧纤变化小，导热系数小等优点。高铝聚轻保温砖通常采用高铝矾土熟料加少量黏土，经磨细后用气体发生法或泡沫法以泥浆形式浇注成形，经1300～1500℃烧成。有时也可用工业氧化铝代替部分矾土熟料。用于砌筑窑炉的内衬和隔热层，以及无强烈高温熔融物料侵蚀及冲刷作用的部位。直接与火焰接触时，表面接触温度不得高于1350℃。
项目 | 指标 | |||
LG-1.2 | LG-1.0 | LG-0.8 | LG-0.6 | |
Al2O3/% | 45-48 | |||
体积密度g/cm³ | 1.2 | 1.0 | 0.8 | 0.6 |
常温耐压强度/MPa | ≥4.5 | ≥3.5 | ≥2.5 | ≥1.3 |
导热系数(350℃±25)(W/m·k) ≤ | 0.5 | 0.4 | 0.35 | 0.3 |
*可按需方指标协商定制 | ||||
复制产品链接
长按图片保存/分享
询盘
询盘
首页 | 关于我们 | 产品中心 | 新闻中心 | 工程案例 | 联系我们
业务热线：13603821221 E-mail：zzhanc@126.com
地 址：河南省新密市牛店镇古角村
Copyright © 2025 Huaang. All Rights Reserved 豫ICP备2024096770号
联系微信
Copyright © 2024 All Rights Reserved 郑州华昂耐火材料有限公司 版权所有 豫ICP备2024096770号
