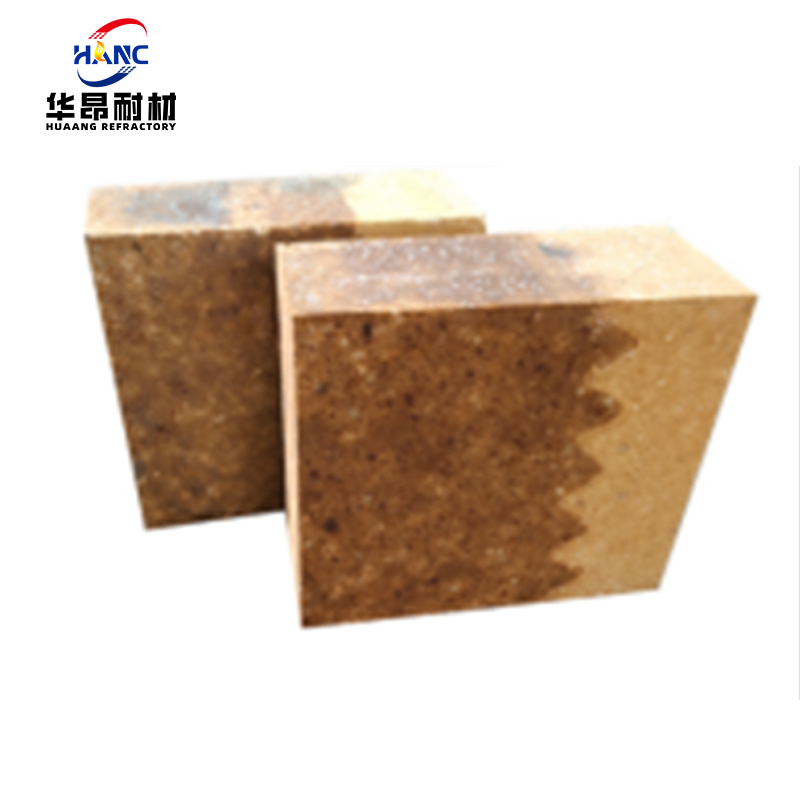

特种耐火砖系列-低导热硅莫复合砖
尺寸：AZM-1680硅莫砖，AZM-1650硅莫砖，AZM-1550硅莫砖（根据回转窑内衬设计）
硅莫砖，耐火砖的一种，有“耐磨砖”的谐音，20世纪90年代初试制成功，曾叫HMS高耐磨砖，耐磨系数高于磷酸盐结合高铝砖五倍以上。就其物相成分来讲应该为碳化硅—莫来石制品，简称硅莫砖。这个称谓大多在建材行业流行，其他行业一般称为高铝碳化硅砖、三氧化二铝—碳化硅砖。
碳化硅与高铝矾土熟料生产碳化硅莫来石符合耐火砖制品的工艺技术发展，由于碳化硅氧化产生二氧化硅，与三氧化二铝反应形成莫来石(3Al2O3˙2SiO2)，能提高制品致密度和强度，在制品表面形成保护膜，可防止碳化硅进一步氧化，使碳化硅在高铝碳化硅耐火砖中保持一定含量，提高制品的热震稳定性、耐磨性、抗侵蚀性。高强致密硅莫砖在水泥回转窑筒体上除烧成带以外的各个段带的使用寿命比高铝砖提高3~4倍。
近年来，硅莫耐火砖在水泥回转窑的应用得到快速发展，特别是新型干法窑的出现和大型化，窑的转速、窑内热应力强度大幅度提高，对耐火材料的材质、理化性能提出了新的更高要求。因此水泥回转窑除烧成带在其所挂窑皮的保护下尚在使用镁铬砖外，次烧成带、过渡带、冷却带在改用硅莫砖后，效果明显好于镁铬砖。
硅莫砖性能：(1)制品结构致密，耐磨性好：硅莫耐火砖主晶相由硬度高的矿物碳化硅、莫来石组成，成品硅莫砖结构致密度高，体积密度普遍在2.6-2.7 g/cm3。(2)荷重软化温度高，高温性能好。(3)硅莫砖的热震稳定性好。由于硅莫砖中含有一定量的SiC，众所周知，SiC热导率高，热膨胀系数比较小，使硅莫耐火砖的热震稳定性显著提高，1100 ℃水冷试验都在10次以上，因此硅莫砖作为回转窑窑炉内衬可实现不剥落，并能提高窑炉使用寿命。
低导热硅莫复合砖为新型耐火砖有多层设计，降低窑体温度，隔热性能好。1、降低筒体温度50℃以上,保证热工设备安全运行,减少红窑现象；2、提高回转窑热使用效率,减少能源消耗5%以上,提高企业效益。
项目 | 指标 | ||
AZM-1680 | AZM-1650 | AZM-1550 | |
Al2O3/% | ≥65 | ≥60 | ≥55 |
耐火度/℃ | 1800 | 1790 | 1750 |
体积密度g/cm³ | 2.65 | 2.6 | 2.55 |
荷重软化温度0.2MPa/℃ | ≥1650 | ≥1600 | ≥1550 |
热震稳定性1100℃水冷（次） | 15 | 12 | 10 |
常温耐压强度/MPa | ≥90 | ≥85 | ≥80 |
耐磨性（cm³） | 8 | 5 | 5 |
*可按需方指标协商定制 | |||
复制产品链接
长按图片保存/分享
询盘
询盘
首页 | 关于我们 | 产品中心 | 新闻中心 | 工程案例 | 联系我们
业务热线：13603821221 E-mail：zzhanc@126.com
地 址：河南省新密市牛店镇古角村
Copyright © 2025 Huaang. All Rights Reserved 豫ICP备2024096770号
联系微信
Copyright © 2024 All Rights Reserved 郑州华昂耐火材料有限公司 版权所有 豫ICP备2024096770号
